Электрооборудование Урал 4320: схема подключения, диагностика неисправностей и ремонт генератора

Электрооборудование грузовика Урал-4320 обеспечивает работу всех электрических систем, от запуска двигателя до освещения и приборов кабины. Надежность этой системы критически важна для эксплуатации в сложных условиях, типичных для моделей Урал.

Основные компоненты электрооборудования Урал-4320

Электрооборудование Урал-4320 включает аккумуляторную батарею (обычно 6СТ-190 или аналог), генератор Г-288 (или модернизированный Г-288Е), стартер 24.3708, реле-регулятор РР-380, распределительную коробку и проводку. Система работает на 24 В, что обеспечивает мощный пуск двигателя ЯМЗ-236 или ЯМЗ-238.

Аккумуляторы размещаются в специальном ящике на раме, соединены последовательно для достижения 24 В. Генератор крепится к двигателю справа, приводится ремнем от коленвала. Реле-регулятор контролирует напряжение (13,5–14,5 В) и ток зарядки. Проводка собрана в жгуты с цветовой маркировкой: красный – плюс батареи, черный – минус, синий/зеленый – сигналы.

Распределительная коробка в кабине распределяет энергию по цепям: фары, габариты, поворотники, приборная панель. Защита обеспечивается предохранителями (10–30 А) и автоматами. Схема электрооборудования стандартизирована, ее можно найти в руководстве по эксплуатации Урал-4320, но ключевые узлы одинаковы для модификаций 4320-10, 4320-31.

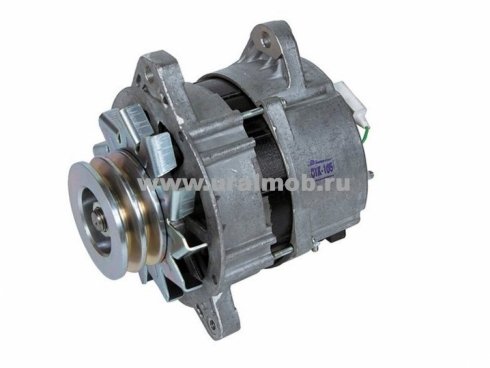

Генератор двигателя ЯМЗ-236, ЯМЗ-238

Схема подключения электрооборудования

Схема подключения проста, но требует точности при монтаже. Батарея соединяется с генератором через толстый кабель "масса" (минус) и силовой плюс (BF-терминал генератора). От BF идет ток к аккумулятору через реле-регулятор (выход "плюс").

Стартер подключается параллельно: от плюса батареи через втягивающее реле к обмотке якоря. Освещение и приборы – от распределительной коробки, запитанной от аккумулятора. Диодный мост генератора преобразует переменный ток в постоянный, а регулятор ограничивает напряжение.

Упрощенная схема:

• Батарея (+) → предохранитель → распределительная коробка → потребители (фары, зажигание).

• Генератор BF → реле-регулятор → аккумулятор (+).

• Минус всех цепей на раму (массу).

Диагностика распространенных неисправностей

Неисправности электрооборудования Урал-4320 часто возникают из-за вибраций, грязи и перегрузок. Основные симптомы и проверки:

• Аккумулятор не заряжается: напряжение на клеммах ниже 24 В. Проверить ремень генератора (натяжение 15–20 мм прогиба), контакты BF и массы. Мультиметром измерить ток зарядки (15–25 А на 1500 об/мин).

• Генератор не выдает ток: лампа "разряд" на панели горит. Отключить аккумулятор, завести двигатель, измерить напряжение на BF (должно быть 14 В). Если нет – проблема в обмотках или диодах.

• Мерцает освещение: ослабшие массы или окислы на клеммах. Осмотреть жгуты под кабиной, очистить щеткой с содой.

• Стартер не крутит: проверить соленоид (щелчок при повороте ключа), обмотки стартера (сопротивление 0,01 Ом).

Последовательность диагностики: визуальный осмотр → проверка напряжений мультиметром → нагрузочная вилка для аккумулятора (плотность электролита 1,27 г/см³). В 70% случаев проблема в контактах или ремне.

Ремонт генератора Г-288: пошаговая инструкция

Генератор Г-288 – трехфазный, 3 кВт, надежный, но требует timely обслуживания. Ремонт возможен своими руками при наличии инструментов: ключи, отвертки, паяльник, тестер.

Разборка генератора

1. Снимите генератор: ослабьте ремень, открутите болты крепления к кронштейну (3–4 шт., M10), отключите провода (BF, W, массу). Слейте масло из подшипников, если есть.

2. Разберите крышки: открутите гайки статора (4 шт.), снимите заднюю крышку с регулятором и диодным мостом. Передняя – через ротор.

3. Извлеките ротор: выпрессуйте вал с подшипником (используйте съемник). Проверьте контактные кольца (шлифовка мелкой наждачкой до блеска).

Проверка и замена деталей

• Диодный мост: проверьте диоды тестером (разрыв цепи в одном звене). Замените мост целиком (6 диодов, 50 А).

• Щетки и регулятор: длина щеток мин. 5 мм. Реле-регулятор тестируется на стенде или заменой (РР-380А).

• Подшипники: передний 6204, задний 6303. Замените при заедании, смазкой Литол-24.

• Обмотки: сопротивление статора 0,5–1 Ом, ротора 2,5 Ом. При обрыве перемотайте в сервисе.

Сборка в обратном порядке: затяните крышки моментом 40 Нм, отцентруйте ротор. Установите ремень с натяжением.

Тестирование после ремонта

Заведите двигатель на холостых, проверьте ток (амперметр в цепи BF, 10 А мин.). На 2000 об/мин – 25–30 А. Напряжение стабильно 14 В. Если лампа "разряд" не гаснет – перепроверьте диоды.

Профилактика и рекомендации по эксплуатации

Регулярно чистите клеммы каждые 5000 км, проверяйте ремень (замена каждые 20 тыс. км). В зимний период подзаряжайте аккумуляторы внешним устройством (10 А, 2–3 ч). Избегайте коротких поездок – генератору нужно 10–15 мин на полной зарядке.

Для Урал-4320 в полевых условиях полезны запасные диоды и щетки в борту. При модернизации ставьте генератор 28.3701 (3,5 кВт) для доп. потребителей вроде лебедки.

Заключение по обслуживанию

Правильная диагностика и своевременный ремонт электрооборудования продлевают срок службы Урал-4320 на тысячи километров. Соблюдайте ТБ: отключайте минус батареи перед работой, используйте изолированные инструменты. Для сложных случаев обращайтесь в сервис с осциллографом.
